Dlaczego zawór motylkowy ze stali nierdzewnej przewyższa inne rozwiązania w zakresie kontroli przepływu w wymagających środowiskach?

Podróż technologii kontroli przepływu naznaczona jest ciągłymi innowacjami, m.inZawór motylkowy ze stali nierdzewnejstanowi znaczący kamień milowy w tej ewolucji. Wczesne zawory motylkowe, których początki sięgają połowy XX wieku, wykorzystywały proste konstrukcje koncentryczne, w których tarcza i gniazdo miały wspólną oś środkową. Chociaż te wczesne konstrukcje były funkcjonalne do podstawowych zastosowań, miały nieodłączne ograniczenia: nadmierne tarcie podczas pracy, przyspieszone zużycie gniazda i gorszą integralność uszczelnienia w warunkach wysokiego ciśnienia lub wysokiej temperatury.

Wprowadzenie ekscentrycznych projektów było pierwszym poważnym postępem. Odsuwając oś obrotu tarczy od środka gniazda, inżynierowie zmniejszyli tarcie i wydłużyli żywotność. Jednakże dopiero rozwój konstrukcji z potrójnym przesunięciem (lub potrójnym mimośrodem) naprawdę przekształcił przepustnicę ze stali nierdzewnej w rozwiązanie o wysokiej wydajności, mogące konkurować z zaworami zasuwowymi, grzybkowymi i kulowymi w wymagających zastosowaniach.

Dzisiejsze przepustnice ze stali nierdzewnej wykorzystują zaawansowaną metalurgię, precyzyjną obróbkę i wyrafinowane technologie uszczelniania. Integracja wielowarstwowych, twardych uszczelek metalowych w połączeniu z konstrukcją ze stali nierdzewnej umożliwia niezawodną pracę tych zaworów w temperaturach do 425°C przy jednoczesnym zachowaniu doskonałej odporności na korozję. Ta ewolucja rozszerzyła zakres zastosowań z prostych linii wodociągowych do krytycznych usług w zakładach petrochemicznych, zakładach wytwarzania energii i środowiskach morskich.

Nowoczesny zawór motylkowy ze stali nierdzewnej oferuje przekonujące połączenie atrybutów: kompaktowe wymiary, lekka konstrukcja, szybkie działanie i wyjątkowe właściwości przepływu. W przeciwieństwie do tradycyjnych zasuw, które wymagają wielu obrotów do otwarcia lub zamknięcia, przepustnice osiągają pełne działanie przy obrocie o 90 stopni, umożliwiając szybką reakcję w sytuacjach awaryjnego wyłączenia. Ta wydajność operacyjna w połączeniu z trwałością konstrukcji ze stali nierdzewnej sprawiła, że ​​przepustnica jest preferowanym wyborem w wielu zastosowaniach przemysłowych.

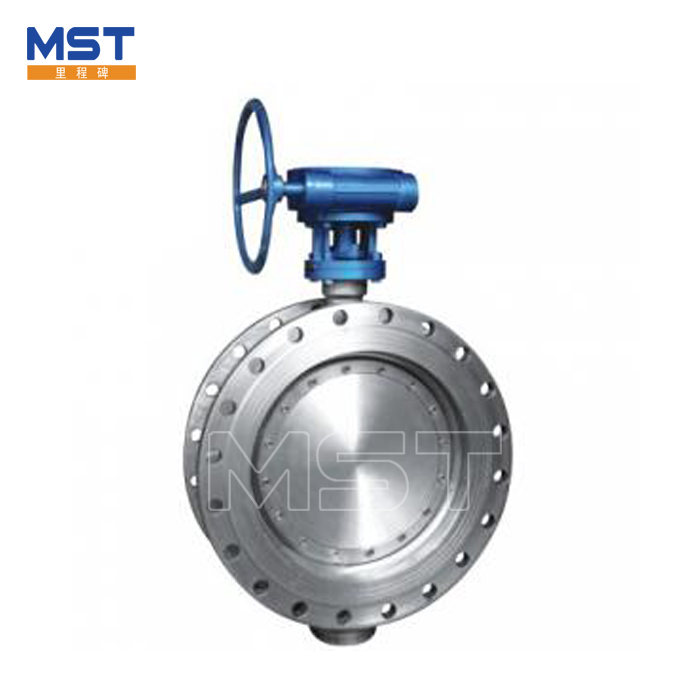

W sercu wysokiej wydajnościZawór motylkowy ze stali nierdzewnejkonstrukcja opiera się na geometrii z potrójnym przesunięciem, wyrafinowanym podejściu inżynieryjnym, które rozwiązuje podstawowe wyzwania związane z uszczelnieniem i tarciem w zaworach obrotowych. Konstrukcja ta obejmuje trzy różne przesunięcia, które współdziałają, aby osiągnąć niemal beztarciową pracę i szczelne odcięcie.

Konstrukcja z potrójnym przesunięciem umożliwia również uzyskanie dwukierunkowego uszczelnienia zaworu, co oznacza, że ​​może zapewnić skuteczne odcięcie niezależnie od kierunku przepływu. Ta cecha jest szczególnie cenna w zastosowaniach, w których może wystąpić odwrócenie przepływu, np. w systemach obejściowych pomp lub rurociągach dwukierunkowych. Metalowa konstrukcja uszczelnienia twardego, zwykle wykorzystująca materiały o różnej twardości na powierzchnie uszczelniające gniazda i tarczy, zapewnia wyjątkową odporność na zużycie i erozję.

Wybór odpowiednich materiałów na przepustnicę ze stali nierdzewnej ma kluczowe znaczenie dla jej wydajności i trwałości. Chociaż termin „stal nierdzewna” obejmuje szeroką rodzinę stopów, wybrany gatunek musi odpowiadać wymaganiom środowiska operacyjnego.

Odporność na korozję stali nierdzewnej wynika z tworzenia się na jej powierzchni pasywnej warstwy tlenku chromu. W agresywnych środowiskach zawierających chlorki, kwasy lub inne czynniki korozyjne, niezbędny staje się wybór gatunków zawierających molibden, takich jak stal nierdzewna 316L lub stal dupleksowa. Stopy te zapewniają zwiększoną odporność na korozję wżerową i szczelinową, zapewniając niezawodne działanie w zastosowaniach morskich, chemicznych i ściekowych.

W przypadku powierzchni uszczelniających zastosowanie materiałów o różnej twardości pomiędzy gniazdem a tarczą tworzy trwałe, odporne na zużycie połączenie. Stopy utwardzające, takie jak Stellite, są często nakładane na powierzchnie uszczelniające, aby przedłużyć żywotność w zastosowaniach ściernych lub wymagających dużej liczby cykli. Materiał trzpienia musi posiadać wystarczającą wytrzymałość, aby przenosić moment napędowy, zachowując jednocześnie odporność na korozję porównywalną z materiałami korpusu i tarczy.

Zrozumienie parametrów wydajnościowych aZawór motylkowy ze stali nierdzewnejjest niezbędne dla właściwej specyfikacji i zastosowania. Parametry te definiują zakres działania, w którym zawór będzie działał niezawodnie.

Wybór pomiędzy konfiguracją uszczelnienia miękkiego a uszczelnieniem metalowym stanowi krytyczny punkt decyzji. Zawory z miękkim uszczelnieniem, wykorzystujące materiały takie jak NBR, EPDM lub FKM, zapewniają doskonałe uszczelnienie przy niższych ciśnieniach i temperaturach, a elastomer zapewnia zgodność z powierzchnią uszczelniającą. Metalowe zawory z twardym uszczelnieniem, wykorzystujące wielowarstwową metalową konstrukcję, zapewniają doskonałą wydajność w podwyższonych temperaturach i środowisku ściernym, chociaż do osiągnięcia odcięcia mogą wymagać wyższego momentu obrotowego.

Odpowiedni średni zakres przepustnic ze stali nierdzewnej obejmuje wodę, olej, gaz i różne media korozyjne, co czyni je uniwersalnymi komponentami w wielu gałęziach przemysłu. Konstrukcja ze stali nierdzewnej zapewnia odporność na szerokie spektrum substancji chemicznych, choć w przypadku mediów agresywnych lub egzotycznych należy sprawdzić konkretną kompatybilność.

Metoda uruchamiania wybrana dla przepustnicy ze stali nierdzewnej znacząco wpływa na jej charakterystykę operacyjną, czas reakcji i integrację z systemami sterowania. Dostępne opcje obejmują prostą obsługę ręczną po zaawansowane rozwiązania zautomatyzowane.

Wybór metody uruchamiania uwzględnia kilka czynników: dostępne źródła zasilania, wymagany czas reakcji, wymagania dotyczące precyzji sterowania, warunki środowiskowe i możliwości konserwacji. W obszarach niebezpiecznych preferowane może być uruchamianie pneumatyczne lub hydrauliczne w celu wyeliminowania elektrycznych źródeł zapłonu. W zastosowaniach wymagających częstych cykli lub precyzyjnej modulacji przepływu, sterowanie elektryczne ze sprzężeniem zwrotnym położenia zapewnia największą elastyczność sterowania.

Integracja z nowoczesnymi systemami sterowania staje się coraz bardziej wyrafinowana, a inteligentne siłowniki oferują możliwości diagnostyczne, protokoły komunikacyjne (takie jak HART, Profibus lub Foundation Fieldbus) i funkcje konserwacji predykcyjnej. Te zaawansowane możliwości umożliwiają monitorowanie stanu i zdalne rozwiązywanie problemów, redukując nieplanowane przestoje i optymalizując harmonogramy konserwacji.

Prawidłowa instalacja przepustnic ze stali nierdzewnej jest niezbędna do osiągnięcia zaprojektowanej wydajności i żywotności. Poniższe najlepsze praktyki dotyczą kluczowych kwestii związanych z pomyślną instalacją.

W przypadku przepustnic typu płytkowego kluczowe znaczenie ma prawidłowe wycentrowanie pomiędzy kołnierzami rurociągu. Korpus zaworu należy wycentrować za pomocą kołków wyrównujących lub poprzez ostrożne pozycjonowanie podczas dokręcania kołnierza. Zbyt mocne dokręcenie śrub kołnierza może odkształcić korpus zaworu, wpływając na działanie dysku i skuteczność uszczelnienia. Stosowanie odpowiednich uszczelek i przestrzeganie podanych momentów dokręcania zapobiega uszkodzeniom i zapewnia niezawodne uszczelnienie.

W instalacjach o znacznej rozszerzalności cieplnej należy zwrócić uwagę na kotwy rurowe i złącza kompensacyjne, aby zapobiec nadmiernym obciążeniom zaworu. Zaworu nie należy używać do korygowania niewspółosiowości rury, ponieważ powoduje to powstanie naprężeń, które mogą prowadzić do przedwczesnego uszkodzenia trzpienia, łożysk lub elementów uszczelniających.

Skuteczna konserwacja AZawór motylkowy ze stali nierdzewnejzapewnia ciągłą, niezawodną pracę i wydłuża żywotność. Program proaktywnej konserwacji uwzględnia zarówno rutynową opiekę, jak i potencjalne problemy, zanim spowodują awarię.

Częstotliwość czynności konserwacyjnych zależy od warunków pracy, w tym liczby cykli pracy, temperatury, ciśnienia i rodzaju przepływającego medium. Zawory pracujące w trudnych warunkach, np. obsługujące zawiesiny ścierne lub pracujące w wysokich temperaturach, wymagają częstszych kontroli i konserwacji niż zawory stosowane w czystej wodzie.

W przypadku zaworów z potrójnym przesunięciem z metalowym gniazdem powierzchnie uszczelniające można często odnowić poprzez obróbkę skrawaniem lub szlifowanie, co wydłuża żywotność bez konieczności całkowitej wymiany zaworu. Ta zdolność, w połączeniu z naturalną trwałością konstrukcji ze stali nierdzewnej, sprawia, że ​​zawory te są opłacalnym, długoterminowym rozwiązaniem dla wymagających zastosowań.

Produkcja i testowanie elementów zaworów motylkowych ze stali nierdzewnej podlega kompleksowym ramom norm międzynarodowych i krajowych. Zgodność z tymi normami zapewnia stałą jakość, wymienność i wydajność.

Programy zapewnienia jakości przepustnic ze stali nierdzewnej zazwyczaj obejmują certyfikację materiałów (raporty z testów w walcowni), kontrolę wymiarową, próbę ciśnieniową (próby płaszcza i gniazda) oraz kontrolę wizualną wszystkich komponentów. Wielu producentów utrzymuje certyfikat ISO 9001, wykazując zaangażowanie w systemy zarządzania jakością.

W przypadku zastosowań krytycznych mogą być wymagane dodatkowe badania, w tym badania emisji niezorganizowanej, badania bezpieczeństwa pożarowego (zgodnie z API 607 ​​lub ISO 10497) oraz weryfikacja wydajności pod wysokim ciśnieniem lub w wysokiej temperaturze. Wybór odpowiednich protokołów testowych powinien być zgodny ze specyficznymi wymaganiami aplikacji oraz obowiązującymi przepisami i normami.

TheZawór motylkowy ze stali nierdzewnejstanowi kulminację dziesięcioleci udoskonaleń inżynieryjnych, oferując rozwiązanie kontroli przepływu, które równoważy wydajność, trwałość i efektywność operacyjną. Konstrukcja z potrójnym przesunięciem, wraz z innowacyjnym podejściem do geometrii uszczelnienia, podniosła przepustnicę z prostego urządzenia załączającego do precyzyjnego instrumentu zdolnego spełnić najbardziej rygorystyczne wymagania przemysłowe.

W trakcie tej wszechstronnej eksploracji zbadaliśmy podstawowe zasady rządzące działaniem przepustnicy, krytyczną rolę doboru materiału w zapewnieniu odporności na korozję oraz parametry wydajności, które definiują obwiednię roboczą. Wszechstronność tych zaworów jest widoczna w szerokim zakresie ich zastosowań, od uzdatniania wody komunalnej po wysokotemperaturowe procesy petrochemiczne. Dostępność wielu metod uruchamiania i konfiguracji połączeń gwarantuje, że istnieje odpowiednie rozwiązanie dla praktycznie każdego wyzwania związanego z kontrolą przepływu.

Prawidłowe praktyki montażu i konserwacji są niezbędne do wykorzystania pełnego potencjału tych zaworów. Przestrzegając standardów branżowych i zaleceń producenta, inżynierowie i kierownicy obiektów mogą zapewnić niezawodne działanie i dłuższą żywotność. Solidna konstrukcja ze stali nierdzewnej w połączeniu z zaawansowaną technologią uszczelnienia w konstrukcji z potrójnym przesunięciem zapewnia poziom trwałości, który minimalizuje przestoje i wymagania konserwacyjne.

Ponieważ branże w dalszym ciągu wymagają wyższej wydajności, większej niezawodności i większego bezpieczeństwa od swoich urządzeń do kontroli przepływu, przepustnice ze stali nierdzewnej pozostaną podstawą technologii. Jego zdolność do zapewniania spójnej, niezawodnej wydajności w szerokim spektrum zastosowań, w połączeniu z kompaktową konstrukcją i wydajnością operacyjną, zapewnia jego ciągłe znaczenie w zmieniającym się krajobrazie infrastruktury przemysłowej.
