Dlaczego zawory zwrotne są uważane za kluczowe elementy automatyczne w przemysłowych systemach kontroli płynów?

W przemysłowych systemach kontroli płynów,zawory zwrotneto kluczowe elementy automatyki zaprojektowane tak, aby zapobiegać przypadkowemu przepływowi zwrotnemu medium, chroniąc urządzenia takie jak pompy i silniki oraz zapewniając stabilność procesów przemysłowych. Jako profesjonalny producent z zaawansowanymi możliwościami produkcyjnymi i globalnym doświadczeniem w eksporcie,Firma z kamieniami milowymi w Tianjinkoncentruje się na dostarczaniu wysokowydajnych zaworów zwrotnych i innych zaworów przemysłowych, aby sprostać różnorodnym potrzebom przemysłowym. Czy rozumiesz zawory zwrotne?

Co to jest zawór zwrotny?

A zawór zwrotnyto zawór automatyczny, którego część zamykająca (okrągła tarcza zaworu) działa pod własnym ciężarem i ciśnieniem płynu. Jego podstawową funkcją jest zapobieganie cofaniu się medium, co czyni go niezbędnym elementem w systemach transportu płynów w różnych gałęziach przemysłu. W przeciwieństwie do zaworów ręcznych lub półautomatycznych, zawory zwrotne nie wymagają zewnętrznego źródła zasilania – ich działanie jest w całości napędzane dynamicznym ciśnieniem samego medium, zapewniając niezawodne zapobieganie przepływowi zwrotnemu w czasie rzeczywistym.

Podstawowe funkcje zaworów zwrotnych

Zapobieganie przepływowi zwrotnemu medium: Jest to najbardziej podstawowa funkcja. W instalacjach rurowych zawory zwrotne zapobiegają cofaniu się mediów w przypadku spadku ciśnienia w systemie, unikając przerw w produkcji.

Ochrona pomp i silników napędowych: Przepływ wsteczny może spowodować zmianę kierunku działania pomp, potencjalnie uszkadzając elementy wewnętrzne i przeciążenie silnika napędowego, co skutkuje kosztownymi przestojami. Zawory zwrotne zamykają się natychmiast po przepływie zwrotnym, eliminując to ryzyko.

Bezpieczne odprowadzanie mediów z pojemników: W zbiornikach magazynowych lub zbiornikach ciśnieniowych zawory zwrotne kontrolują jednokierunkowy przepływ mediów, zapewniając bezpieczne rozładowanie i zapobiegając cofaniu się cieczy w syfonie lub zanieczyszczeniu.

Bezpieczna izolacja: Zawory zwrotne są używane w połączeniu z zasuwami, tworząc podwójny system zabezpieczający. Na przykład w rurociągach wysokociśnieniowych zawory zwrotne zapobiegają przepływowi zwrotnemu, natomiast zasuwy umożliwiają ręczne odcięcie w celu konserwacji, poprawiając w ten sposób ogólne bezpieczeństwo systemu.

Rodzaje zaworów zwrotnych: zawory podnoszące i obrotowe

W zależności od ruchu tarczy zaworu zawory zwrotne dzielą się głównie na zawory zwrotne podnoszące i zawory zwrotne wahadłowe. Każdy typ ma swoje unikalne cechy strukturalne i scenariusze zastosowań, odpowiednie dla różnych potrzeb przemysłowych.

Podnieś zawór zwrotny

Konstrukcja zaworu zwrotnego wzniosowego jest podobna do zasuwy, ale brakuje mu trzpienia zaworu napędzającego tarczę zaworu. Dysk zaworu porusza się pionowo (w górę i w dół) wzdłuż gniazda zaworu, aby kontrolować przepływ.

Zasada działania

Proces otwierania: Gdy medium przepływa od końca wlotowego (strona dolna) do końca wylotowego (strona górna), ciśnienie wlotowe wypycha dysk zaworu do góry, pokonując łączny opór ciężaru własnego dysku zaworu i tarcia przepływu. Spowoduje to podniesienie dysku zaworu z gniazda zaworu, umożliwiając płynny przepływ medium.

Proces zamykania: Jeśli medium próbuje płynąć wstecz, ciśnienie wsteczne popycha dysk zaworu w dół. Następnie pod własnym ciężarem i przeciwciśnieniem płytka zaworu mocno dociska gniazdo zaworu, uszczelniając rurociąg i zapobiegając przepływowi zwrotnemu.

Kluczowe zalety

Szybka reakcja zamykania, idealna do systemów z częstymi zmianami ciśnienia.

Wysoka dokładność uszczelnienia w stanie zamkniętym, odpowiednia dla mediów o małych wymaganiach dotyczących wycieków.

Typowe zastosowania

Systemy zaopatrzenia w wodę i odprowadzania wody.

Rurociągi wody zasilającej kotły i systemy parowe w elektrowniach.

Sektory przemysłu lekkiego wymagające wyjątkowo dużej czystości medium.

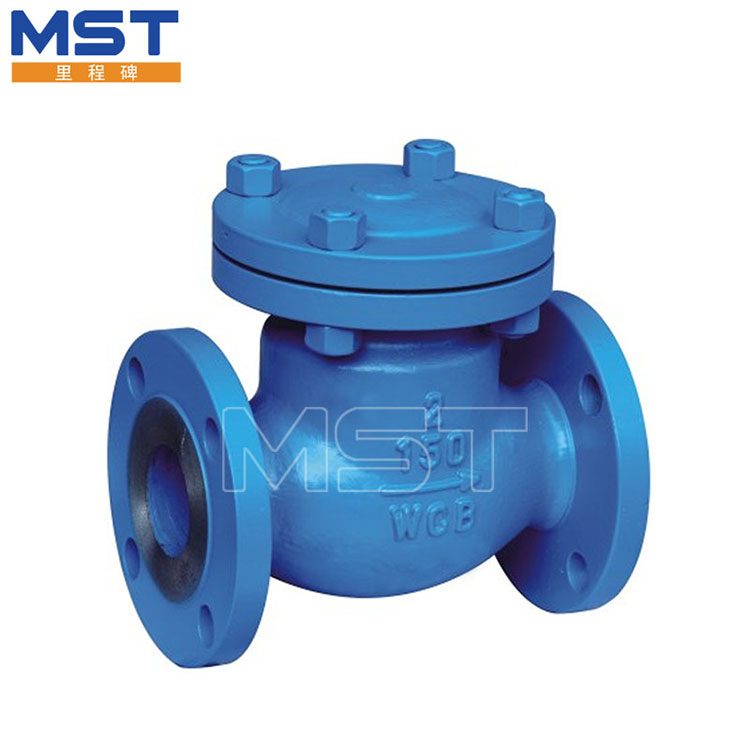

Zawór zwrotny typu wahadłowego

Zawór zwrotny typu wahadłowego składa się z nachylonej tarczy zamontowanej na osi obrotowej (zwykle umieszczonej w pobliżu gniazda zaworu). Dysk obraca się wokół tej osi, otwierając się lub zamykając, zamiast poruszać się w pionie.

Zasada działania

Proces otwierania: Gdy medium przepływa do przodu, jego ciśnienie wypycha dysk w celu odsunięcia się od gniazda zaworu, tworząc kanał dla medium. Kąt wychylenia tarczy zależy od natężenia przepływu medium – wyższe natężenia przepływu powodują większy kąt otwarcia, minimalizując opory przepływu.

Proces zamykania: Gdy nastąpi przepływ wsteczny, odwrócone ciśnienie średnie popycha dysk, aby odchylił się z powrotem w kierunku gniazda zaworu. Następnie dysk uszczelnia gniazdo pod ciśnieniem wstecznym, zatrzymując przepływ wsteczny. Zasada działania jest podobna do zaworu zwrotnego typu podnośnikowego, ale ruch wahadłowy zmniejsza siłę uderzenia podczas zamykania, wydłużając żywotność zaworu.

Kluczowe zalety

Niski opór przepływu, dzięki czemu nadaje się do rurociągów o dużej średnicy lub systemów o dużym przepływie.

Prosta konstrukcja, łatwa konserwacja i duża zdolność adaptacji do mediów z niewielkimi zanieczyszczeniami (np. ścieki, ropa naftowa).

Typowe zastosowania

Rurociągi naftowe i gazowe.

Systemy zaopatrzenia w ciepło.

Przemysł metalurgiczny.
