Dlaczego miałbyś wybrać zawór motyla lug do zastosowań przemysłowych?

W świecie kontroli płynów zawory znajdują się w centrum każdego systemu przemysłowego. Określają, jak dobrze funkcjonują rurociągi, jak bezpieczne procesy i jak efektywne branże oszczędzają energię i zasoby. Spośród wielu rodzajów zaworów,Załóż zawór motylaWyróżnia się jako wszechstronne, opłacalne i niezawodne rozwiązanie zarówno dla operacji średniej, jak i na dużą skalę. Jego unikalna konstrukcja i solidna wydajność sprawiają, że nadaje się do zaopatrzenia w wodę, oczyszczanie ścieków, przemysłu chemicznego, elektrowni i systemów HVAC.

W tym artykule szczegółowo przygląda się zasadom roboczym, specyfikacjom, korzyściom i zastosowaniom zaworu motyla lug, jednocześnie podkreślając, dlaczego tak wiele firm, w tym partnerstwoTianjin Milestone Valve Company, wolą ten typ zaworu w ich rurociągach.

Co to jest zawór motylowy?

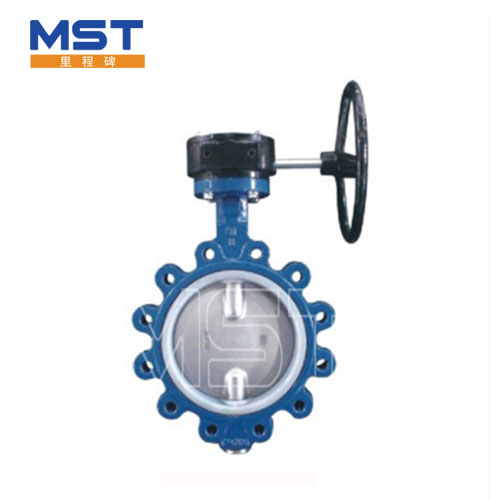

Zawór motyla lug to zawór ćwierćfinduski zaprojektowany do regulacji lub izolowania przepływu płynu w ramach rurociągów. Wyróżnia się jego „lug”, który zawiera gwintowane wkładki po obu stronach korpusu zaworu. Ta konstrukcja umożliwia przykręcenie zaworu bezpośrednio do kołnierzy, umożliwiając łatwą instalację i usuwanie bez zakłócania całego systemu rur.

Ta funkcja sprawia, że ​​zawór motyla lug jest bardzo praktyczny dla systemów wymagających częstej konserwacji, w której jedna strona rurociągu może wymagać odłączania bez wpływu na drugą.

Kluczowe funkcje i zasada pracy

Zasada robocza zaworu motyla jest prosta, ale skuteczna:

• Działa z ruchem ćwierć.

• Okrągły dysk, umieszczony w środku rury, obraca się wokół osi pionowej w celu sterowania przepływem.

• Gdy uchwyt lub siłownik jest obrócony o 90 stopni, dysk całkowicie otwiera lub zamyka przejście.

• Zawór można również ustawić na pozycje pośrednie, umożliwiając precyzyjne regulację przepływu.

Ten projekt minimalizuje opór, zmniejsza spadek ciśnienia i zapewnia niezawodne uszczelnienie w połączeniu z wysokiej jakości siedzeniami elastomerowymi.

Parametry produktu zaworu motyla lug

Poniżej znajdują się ogólne parametry, które prezentują techniczne możliwości standardowego zaworu motyla:

Główne specyfikacje

• Zakres rozmiarów: DN50 - DN1200 (2 " - 48")

• Ocena ciśnienia: PN10, PN16, ANSI 150

• Materiał ciała: Żeliwa, żelaza plastyczna, stal węglowa, stal nierdzewna

• Materiał dysku: Żelazo plastyczne, stal nierdzewna, brąz aluminiowy, nylonowy dyskat

• Materiał siedzący: EPDM, NBR, PTFE, Viton

• Typ połączenia: Typ wkładek z gwintowanymi wkładkami

• Metoda działania: Dźwignia ręczna, skrzynia biegów, siłownik elektryczny, siłownik pneumatyczny

• Zakres temperatur: -20 ° C do +200 ° C (w zależności od materiału siedzenia)

• Aplikacja: Woda, olej, gaz, zawiesina, płyny chemiczne

Tabela parametrów technicznych

Zalety zaworu motyla lug

1. Elastyczna instalacja- Można instalować na końcu rurociągu bez konieczności rur.

2. Łatwa konserwacja- Pozwala serwisować jedną stronę systemu bez wyłączania całej linii.

3. Opłacalny- Lżejsze i bardziej kompaktowe niż zawory bramkowe lub globowe, zmniejszając zarówno koszty materiału, jak i instalacji.

4. Trwałość- Z materiałami takimi jak żelazo plastyczna i stal nierdzewna zawór wytwarza ciśnienie, fluktuacje temperatury i środowiska korozyjne.

5. Ciasne uszczelnienie-Zaawansowane materiały siedzeń zapewniają odcięcie bąbelków, nawet w trudnych warunkach.

6. Wszechstronność- Nadaje się do czystej wody, ścieków, oleju, gazu i łagodnych chemikaliów.

Zastosowania zaworu motyla lug

Zawór motyla Lug ma obszerne zastosowania w różnych branżach:

• Zaopatrzenie w wodę i oczyszczanie ścieków- Zapewnia niezawodne odcięcie i kontrola w miejskich systemach wody i ścieków.

• Systemy HVAC- Używany do regulacji rurociągów wody schłodzonej i ciepłej wody.

• Przemysł chemiczny- Obsługuje łagodne płyny korozyjne z powodu siedzenia PTFE i Viton.

• Elektrownie- Odgrywa rolę w chłodzeniu krążenia wody i usług pomocniczych.

• Przemysł morski- Lekka konstrukcja sprawia, że ​​nadaje się do systemów pokładowych.

Wszechstronność tego zaworu czyni go jednym z najczęściej określonych produktów inżynierów i menedżerów projektów na całym świecie.

Porównanie z innymi typami zaworów

FAQ o zaworze motylowym lug

P1: Co sprawia, że ​​zawór motylowy różni się od zaworu motyla opłat?
Zawór motyla ma wkładki gwintowane (występy), które umożliwiają przykręcenie zaworu bezpośrednio do kołnierzy, umożliwiając odłączenie jednej strony rurociągu bez zakłócania drugiej. Natomiast typ opłat wymaga zamknięcia całej linii przed usunięciem.

P2: Czy do zastosowań pod wysokim ciśnieniem można zastosować zawór motyla.
Zasadniczo zawory motylkowe są zaprojektowane do systemów średniego ciśnienia (PN10-PN16 lub ANSI 150). W przypadku wyższych presji mogą być wymagane specjalistyczne materiały i wzmocnione projekty, ale w większości rurociągów przemysłowych ich obsługa ciśnienia jest wystarczająca.

P3: Jak materiał siedzenia wpływa na wydajność zaworu motyla?
Materiał siedzenia bezpośrednio wpływa na odporność temperatury, właściwości uszczelniające i kompatybilność z mediami. Na przykład EPDM jest idealny do wody, PTFE jest preferowany do chemikaliów, a Viton działa dobrze z wyższymi temperaturami. Wybór właściwego siedzenia zapewnia długoterminową niezawodność.

P4: Dlaczego miałbym wybrać Tianjin Milestone Valve Company na zawory motyli lug?
Tianjin Milestone Valve Company ma wieloletnią wiedzę specjalistyczną w zakresie produkcji zaworów, oferując solidne projekty, materiały premium i opcje konfigurowalne. Ich zawory motylkowe są szeroko stosowane w projektach miejskich, przemysłowych i morskich, co dowodzi zarówno trwałości, jak i wydajności.

Wniosek

.Załóż zawór motylaŁączy wydajność, trwałość i praktyczność, co czyni go niezbędnym wyborem dla nowoczesnych systemów przemysłowych. Jego łatwość instalacji, zdolność izolowania jednej strony linii i opłacalny projekt przyczyniają się do rosnącego popytu na rynkach globalnych.

Jeśli rozważasz niezawodne rozwiązanie dla swoich systemów rurociągów, inwestujesz w zawory wysokiej jakości zTianjin Milestone Valve Companyzapewnia zarówno wydajność, jak i wartość długoterminową.

W sprawie zapytań, konsultacji technicznych lub zamówień masowych prosimy o swobodękontakt Tianjin Milestone Valve Company- Zaufana nazwa produkcji i dostaw zaworów.
